🏡Как приварить петли на ворота: практические рекомендации и полезные советы новичкам – Блог о строительстве

В статье описана технология приваривания петель на ворота. Вы узнаете об особенностях сварки, о видах петель, а так же несколько советов и рекомендаций.

Виды петель и их свойства

Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:

  • проворачиваться без усилий;
  • не издавать звуков;
  • не болтаться;
  • быть крепкими.

Важны качество изделия, надежность производителя и допустимая нагрузка.

Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.

Делаем калитку своими руками

В разрезе

Виды петель:

  1. В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
  2. В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки. Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.
  3. Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
  4. Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
  5. Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
  6. Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.
  7. Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.
Металлические двери

Шарики для легкого и плавного открывания

Вернуться к оглавлению

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей. Поэтому, в первую очередь, особое внимание следует уделить:

  • Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
  • Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
  • Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
  • Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
  • Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Материалы:

  • старый сварочный электрод или прут d 3-4 мм;
  • петли;
  • закладные из листовой стали сечением 4-5 мм.
Как ровно и правильно приварить петли на стальную дверь или калитку

Металлические входные двери – конструктив

В типовом варианте металлическая дверь состоит из коробки, полотна, петель и монтажных элементов (пластины, проушины, штыри). Без определенных затрат на материалы и комплектующие не обойтись, но самостоятельно сделанная дверь обойдется значительно дешевле покупной. Точный список расходников зависит от конструктива, габаритов и предназначения – если для хозблока достаточно простейшего каркаса с обшивкой и щеколдой, то для входа в дом дверь должна быть многослойной, с эффективной запорной фурнитурой и декоративной облицовкой. Во втором случае примерный комплект необходимого выглядит следующим образом:

  • Металлический уголок (от 5 мм) или профиль  – для короба;
  • Металлический уголок или профильная труба – для каркаса, ребер жесткости;
  • Лист металла – для силовой обшивки (оптимальная толщина 2-3 мм).
  • Теплоизоляционный материал (минеральная вата, пенопласт, ЭППС или ПСБ);
  • Комплектующие – петли (лучше с подшипниками), уплотнитель, глазок, замок/замки, ручка и др;
  • Отделка – дерево, ковка, пластик (для внутренней стороны различные панели или ламинат).

Один из важнейших этапов – замеры, если допустить ошибку, в будущем значительно усложнится монтаж двери, поэтому стоит придерживаться определенных рекомендаций:

  • Все замеры не от отделочного слоя, а от черновой стены;
  • Между коробкой и проемом должен остаться паз, стандартный – 2 см (на выравнивание и монтажный шов);
  • Зазор между коробкой и полотном со стороны петель – 3 мм, со стороны замка – 5 мм.

Наличие рабочего чертежа с размерами или хотя бы эскиза станет хорошим подспорьем, не у каждого фантазия развита настолько, чтобы в уме представить конечный результат. Благо, вполне работоспособных чертежей хватает в Сети, если с рисованием и черчением тоже сложности.

Преимущества самодельной двери

Изготовление металлической конструкции своими руками имеет ряд преимуществ перед покупкой готовых изделий. При минимуме затрат можно получить входную дверь в квартиру без переделок дверных проемов. При самостоятельном изготовлении металлических дверей необходимо соблюдать правила безопасной работы, на каждом этапе все операции выполнять аккуратно и точно. Преимущества:

  • выбирая самостоятельно материал для изготовления, можно быть уверенными в его качестве;
  • можно сделать с индивидуальным вариантом отделки;
  • смастерить железную дверь можно в бюджетном варианте.

двери

При самостоятельном изготовлении можно сэкономить много времени.

Видео описание

В этом видео показано, как правильно крепить калитку на саморезы

Правила по эксплуатации

После установки необходимо знать несколько правил по уходу за петлями:

  • необходимо следить за появляющимися дефектами;
  • обслуживать через определенное время, указанное в инструкции (зачастую это 3 месяца);
  • нежелательно долго держать их в одном положении, так как шарниры при простое начинают ржаветь, что ведет к неприятным последствиям;
  • чтобы уменьшить нагрузку на крепления, можно установить опору под каждое полотно, тогда продлится срок эксплуатации;
  • периодически механизм необходимо прочищать от смазки и старого масла.

В случае появления коррозии необходимо демонтировать съемные элементы петли и очистить их с помощью мелкодисперсной наждачной бумаги от грязи и ржавчины. Пастой натереть поворачивающийся механизм, а после смазать солидолом. Во избежание примерзания лучше делать это, когда на улице тепло. Если пользоваться этими советами, то навесы для ворот прослужат достаточно долго.


Подготовка к сварочным работам

Разбираясь, как приварить навесы к воротам, следует провести несколько подготовительных действий. Для начала стоит подготовить расходные материалы и приспособления для предстоящих работ и предусмотреть защиту органов дыхания и слизистых оболочек.

Также важно выполнить некоторые расчеты, чтобы конструкция справлялась со своей задачей, не препятствуя свободному открытию дверей.

На этапе подготовки выбираются пластины (платики) из металла, способствующие надежному креплению петли на полотне. Размер изделий определяется массой створки, а толщина составляет от 3 мм.

Как правильно приварить гаражные петли своими руками

Ворота должны плавно открываться, закрываться, а также плотно прилегать к стенам. Именно для этого специалисты и советуют приваривать к ним металлические петли. Однако перед этим надо разобраться, как правильно приваривать гаражные петли, чтобы они надежно держались.

Правильно привариваем петли

Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.

Привариваем петли к круглым столбам

Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.

Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.

На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.

Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.

Чтобы проверить, правильно ли открываются створки, можно использовать лазерный уровень.

Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:

  • створки должны стоять вертикально, отвес поможет проверить расположение;
  • требуется убедиться, что петля расположена параллельно краям створки;
  • затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.
Открывание дверей

Схема монтажа

Привариваем петли к воротам из профнастила

Если выполнены ворота из профнастила, тогда нужно:

  1. Сделать перемычки, параллельные верхней части.
  2. Осуществить их фиксацию.
  3. Своим расположением они должны делить полотно на три равные части.
  4. Приварить элементы.
  5. Прикрыть их профнастилом.

Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:

  • изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
  • расстояние должно быть для трех таких деталей;
  • к перемычкам привариваем петли.
Как можно сделать

После установки

Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.

Привариваем петли к каменному забору

Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки. Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.

Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.

Для кирпичных столбов

Правильная установка закладных деталей

Рассмотрим очередность выполняемых работ:

  1. Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
  2. Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
  3. Затем одевают их на приваренные нижние части петель.
  4. В подвешенном состоянии нужно попытаться открыть створку.
  5. Если створки работают без нареканий, то делают еще несколько приварок на петлях.
  6. Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
  7. После окончания работ швы нужно зачистить при помощи болгарки.
Самостоятельный монтаж

Открывание створок

В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.

Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.

Самостоятельная установка

Крепеж к раме

Вернуться к оглавлению

Приварка петель

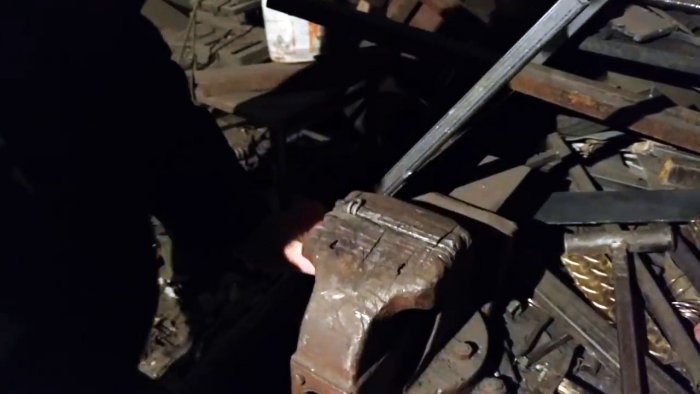

Из электрода или тонкого прутка нужно согнуть кондуктор для правильного и одинакового позиционирования петель. Он складывается пополам, затем его край со стороны перегиба подгибается под прямым углом.

Как ровно и правильно приварить петли на стальную дверь или калитку

Как ровно и правильно приварить петли на стальную дверь или калитку

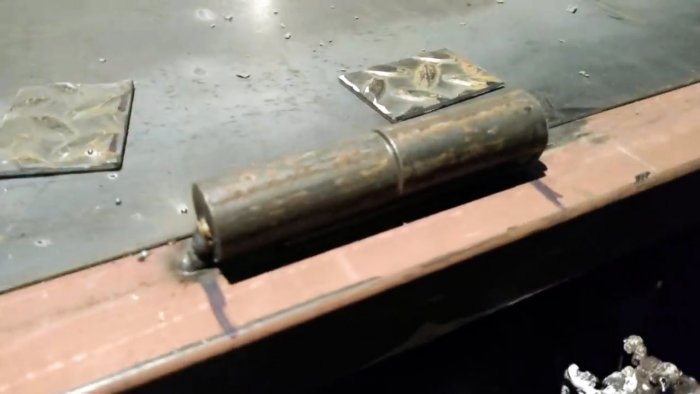

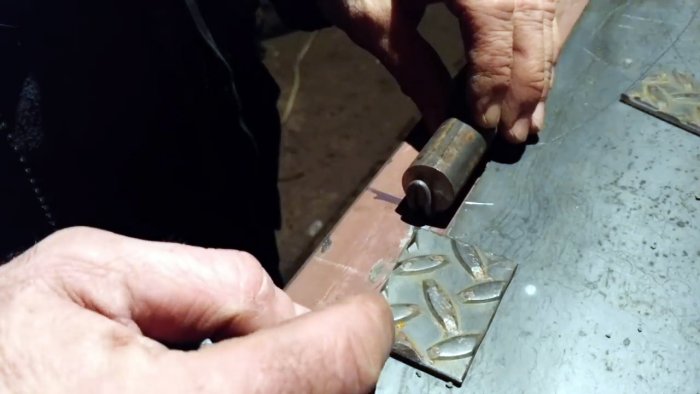

Петля укладывается на дверную коробку или столб, и выравнивается по краю двери. Под нее подкладывается кондуктор, чтобы она была приподнята. Она не должна закрывать часть двери. В таком случае при дальнейшей установке МДФ накладки, ту не придется подрезать. Затем сваркой со стороны торца делается прихватка петли к коробке или столбу. После кондуктор вынимается, и аналогичным способом прихватывается вторая петля.

Как ровно и правильно приварить петли на стальную дверь или калитку

Как ровно и правильно приварить петли на стальную дверь или калитку

Как ровно и правильно приварить петли на стальную дверь или калитку

Как ровно и правильно приварить петли на стальную дверь или калитку

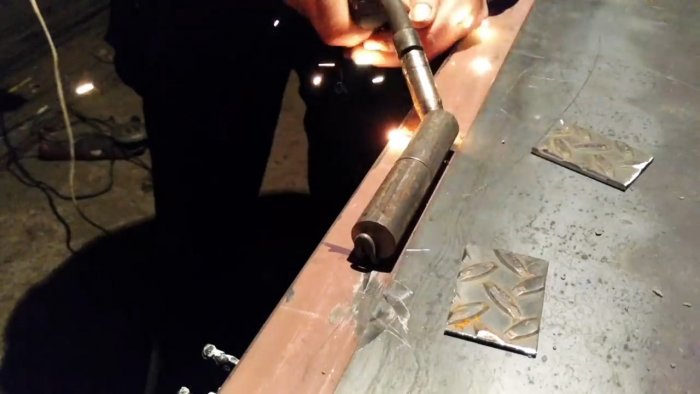

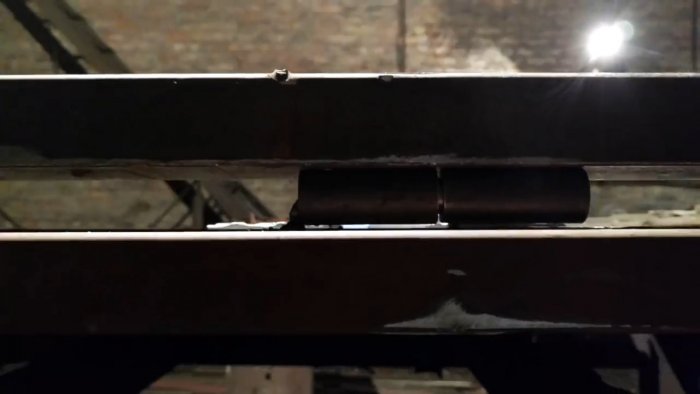

Перед окончательной обваркой выравнивается соосность петель. Для этого берется правило или ровная профильная труба и прикладывается к ним сначала сверху, потом сбоку. Линейка должна прилегать к петлям по всей плоскости. Если имеется зазор, то это говорит о перекосе. В таком случае приподнятую или перекошенную в сторону петлю нужно подогнуть ударами молотка. Это очень важный момент, поскольку от него зависит легкость дальнейшего открывания.

Как ровно и правильно приварить петли на стальную дверь или калитку

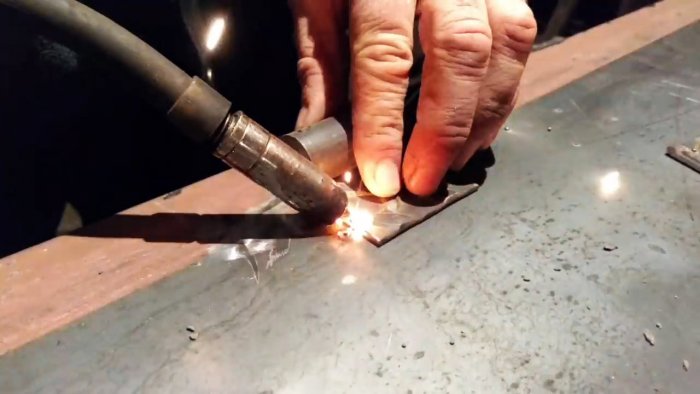

Выставив соосность, нужно сделать прихватку закладных. Они укладываются на дверное полотно так, чтобы упереться в петлю. Сначала закладные прихватываются к двери, чтобы их не выгибало. После этого уже обвариваются сплошным швом по кругу, в том числе и на стыке с петлей. Затем уже надежно приваривается часть петли, прикрепляемая к коробке или столбу. Закончив сварку на лицевой стороне, нужно открыть дверное полотно и обварить все изнутри, но так, чтобы наплывы сварки не мешали закрыванию.

Как ровно и правильно приварить петли на стальную дверь или калитку

Как ровно и правильно приварить петли на стальную дверь или калитку

Как ровно и правильно приварить петли на стальную дверь или калитку

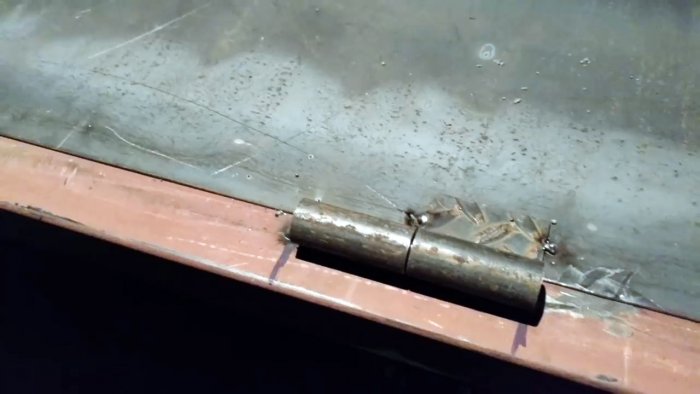

Пользуясь данным способом, можно закрепить петли соосно. При этом если приваривается дверное полотно, его удастся выровнять с идеальным зазором относительно коробки, чтобы все смотрелось аккуратно и ничего не терлось при закрывании. Такое расположение петель позволяет делать дальнейшую обшивку стальной двери МДФ накладкой, не подрезая ее.

Виды воротных петель

Перед установкой открывающихся элементов для ворот надо разобраться с основными типами петель. Разновидности петельных изделий отличаются между собой материалом, из которого они сделаны, и формой. Также к отличительным особенностям можно отнести эксплуатационный срок и внешний вид.

Выделяют четыре вида петель, которые чаще всего используют при установке ворот гаражного помещения:

  • Цилиндрические. Такой тип прикрепляется к воротным створкам и столбам. Именно цилиндрические петли чаще всего закрепляют на воротах, так как они обеспечивают их плавное открытие. Конструкция состоит из штыря и металлического цилиндра, который на него надевается.
  • Усиленные модели. Изделия имеют прочные металлические подшипники, а также дополнительные железные пластины, которые делают петли в разы прочнее.
  • Сквозные. Их устанавливают в стойки и прикрепляют к ним болтами с гайками. Специалисты советуют пользоваться сквозными конструкциями, чтобы спрятать петли в опорах. Главным недостатком изделий сквозного типа считают сложность монтажа.
  • Трехсекционные. Считаются наиболее дорогими и надежными петлями, которые устанавливают для дополнительной защиты ворот от взлома.


Есть ли особенности для дверей

Если необходимо установить фурнитуру на дверях из металла, можно использовать любые перечисленные способы.

Главное – выполнить предварительные замеры и придерживаться инструкции.

Перед фиксацией фурнитуры нужно вставить в проем двери створки и надежно закрепить их. Дальше, используя рулетку, необходимо наметить мелом места монтажа петель. Подобная схема позволит грамотно и красиво разместить завесы.

Сварка производится с прихватки элементов, которые находятся снизу.

Сварочные работы

После того как вы убедитесь в том, что выбранное вами расположение калитки соответствует плану, все размеры соблюдены и отмечены места для пластин, вы можете начинать сварные работы. Начинайте с нижних петель, расположенных на опорах. Одной из самых трудных работ являются швы, расположенные вертикально, но при помощи прокладок, которые вы заранее приварили, любой начинающий сварщик без проблем справится с этой задачей.

После того как первая часть приварена, вам необходимо сверить правильное положение оси. Лучше всего для этого подойдет лазерный уровень, при помощи него необходимо определить точное положение второй штыковой петли.

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

  • до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
  • прямые петли привариваются к уложенным на ровную поверхность воротам;
  • открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
  • на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
  • сварочный шов должен идти снизу — вверх.

Сколько стоит сварить гаражные ворота

Примерный прайс
Толщина металла Стоимость 1 см сварного шва
1–3 мм 15 руб.
4–6 мм 20 руб.
7–10 мм 25 руб.
10–14 мм 35 руб.
Установка запоров
Врезка замка от 1500 руб.
Монтаж засова 1000–1500 руб.
Монтаж броненакладки 1500–3500 руб.


Около частного дома

Необходимо в точности следовать всем правилам. Тогда самостоятельная сварка гаражных ворот позволит не только сберечь немало денег, но и даст возможность изготовить своими руками красивую и прочную конструкцию, защищающую ваш автомобиль.
