Калькулятор расчета напора скважинного насоса с гидроаккумулятором

Подбор скважинного насоса по параметрам

Как проводится расчет производительности насоса

Выбирая насосное оборудование, стоит уделить внимание такому параметру, как производимый напор. Его можно рассчитать с помощью разных калькуляторов, представленных в нашем онлайн-журнале. Это алгоритмы для конструкции с гидроаккумулятором и для схемы с прямым способом подачи воды.

Даже высокий показатель напора воды не является панацеей от всех проблем. Существуют устройства, создающие большое давление, но при этом имеющие небольшую производительность. Это создаст определенные неудобства. Например, нельзя будет одновременно включить несколько умывальников. При этом открытие крана в душевой остановит подачу воды к другим точкам водоразбора.

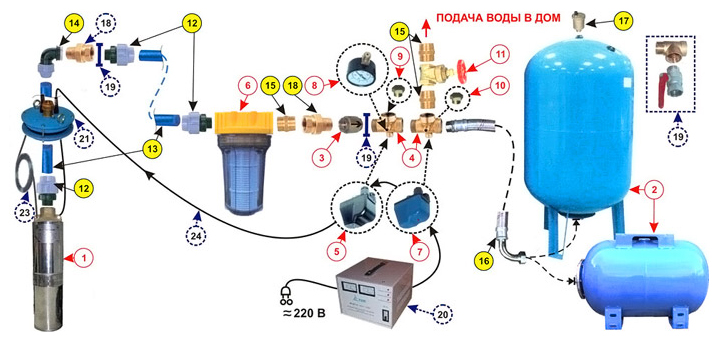

Установка скважинного оборудования и его составляющиеУстановка скважинного оборудования и его составляющие

Специалисты рекомендуют рассчитывать производительность, то есть подачу определенного объема вводы в единицу времени. При этом учитывается вероятность пиковой нагрузки, то есть использования всех точек водоразбора одновременно. На этом основан алгоритм калькулятора.

Каждый прибор бытового или сантехнического назначения имеет свою пропускную способность, то есть пропускает конкретное количество литров за секунду. Данные значения внесены в программу расчетов. Вероятность того, что все объекты водоразбора будут включаться все разом, мала. Но это нужно все равно учитывать. Для этого в программе предусмотрен специальный коэффициент поправки.

Данное приложение помогает рассчитать пиковое потребление для простых и сложных систем водоснабжения. Результаты выводятся в литрах в минуту, в секунду и в кубических метрах за час.  После анализа полученной информации можно выбрать подходящий результат.

Максимальные длины электрокабелей при подборе скважинного насоса .

Выходная мощность двигателя (кВт) (Р2) l1/1 (A) Максимальная длина (м)
1,5 мм2 2,5 мм2 4 мм2 6 мм2
0,1 – 0,63 4,15 86 144
0,7 – 1,05 6,9 52 86 138
1,1 – 1,73 11,1 32 53 86 129

Напряжение электропитания составляет 1х230В.

Так как блок управления устанавливается в доме, необходимая длина кабеля будет составлять 60 м. Обращаясь к таблице узнаем и сечение кабеля.

Калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором

Содержание

  • 1 Калькулятор расчета напора скважинного насоса для системы с гидроаккумулятором
  • 2 Купить скважинный насос
    • 2.1 Винтовой скважинный насос 2 QGD 1-48-0,25 LadAna (0,25 кВт) (кабель 15 м)
    • 2.2 Винтовой скважинный насос 3 QGD 1,2-50-0,37 LadAna (0,37 кВт) (кабель 20 м)
    • 2.3 Винтовой скважинный насос 3 QGD 1,8-50-0,50 LadAna (0,50 кВт) (кабель 20 м)
    • 2.4 Винтовой скважинный насос 4 QGD 1,2-50-0,37 LadAna (0,37 кВт) (кабель 20 м)
    • 2.5 Насос скважинный 100 QJD 312-1,1 LadAna с пультом управления (4″, 1,1 кВт)
    • 2.6 Насос скважинный 100 QJD3 14-1,5 LadAna с пультом управления (4″, 1,5 кВт)
    • 2.7 Насос скважинный 100 QJD3 16-1,5 LadAna с пультом управления (4″, 1,5 кВт)
    • 2.8 Насос скважинный для грязной воды 3,5 STm 4-100-1,8 LadAna (1,8 кВт)
  • 3 Как проводится расчет напора в насосном оборудовании?
  • 4 Купить гидроаккумулятор для холодной воды
    • 4.1 Гидроаккумулятор 100 л вертикальный LadAna (фланец нержавеющая сталь)
    • 4.2 Гидроаккумулятор 100 л вертикальный с манометром LadAna
    • 4.3 Гидроаккумулятор 100 л горизонтальный LadAna (фланец нержавеющая сталь)
    • 4.4 Гидроаккумулятор 24 л горизонтальный LadAna (фланец нержавеющая сталь)
    • 4.5 Технический специалист

В нашем интернет магазине NasosovNet.ru имеется широкий выбор скважинных насосов различающихся по конструкции, мощности, производительности, маркам и цене. Приятных покупок!

Введение


Обвязка скважинного водоснабжения, это весьма трудоемкий процесс,  который требует не только физических, но и умственных способностей.

Первое,  что нужно знать о выборе скважинного насоса – это параметры скважины. К ним относят:

1. Глубина скважины

2. Дебит скважины (количество пополнения  воды в час) Так  средне статистическая бытовая  скважина производит  1,5-2,0 куба воды в час.

3.Зеркало воды  (уровень воды от поверхности  земли до начала водяного столба в скважине)

Диаметром скважины зачастую можно пренебречь!!! Связано это с тем, что в большинстве случаев используется обсадная труба 125мм  (120мм скважина), что подходит для стандартных бытовых насосов 3,5″ (88,9мм) и 3″ (76,2мм). Встречаются насосы 4″ (101,6мм) для скважин 135мм или 160мм, но они обычно уже приближены к классу колодезных насосов 6″ (152,4мм). Такие насосы рассчитаны на небольшие глубины.

Следует добавить, что выбранный диаметр насоса “впритык” приводит к лишней трате денег. А связано это с тем, что насос охлаждается в процессе работы водой, которая циркулирует в скважине, поэтому нужен запас 20-30мм. Итоговый внутренний диаметр обсадной трубы равен 20-30мм + диаметр насоса в миллиметрах.

Отметим, что расчёт насоса для колодца осуществляется аналогично расчету насоса скважины. Так что, описанный в статье способ расчета насоса скважины отлично подходит для выбора и расчета колодезного насоса.

Сам же диаметр скважины влияет на количество воды имеющейся в запасе столба воды и конечную стоимость насоса. Почему стоимость насоса зависит от диаметра скважины? Дело в том, что если дебет маленький, а расход воды большой, то возникает ситуация, когда столб воды начинает медленно уходить вниз. Это влияет на повышение сопротивления столба поднимаемой воды насосом, что приводит к покупке более мощного и производительного насоса.

Также объем воды в скважине влияет на скорость ее пополнения и количество включений насоса в час. Чем реже насос включается тем лучше. Минимальное расчетное количество не более 30-50 включений в час. Всё это высчитывается из простой зависимости (Расход на потребителей [л/час]/(Дебет скважины [л/час]) x (Расход на потребителей [л/час] / объем столба воды [л]) = кол-во включений/час.

Более подробно, с примерами, про установку с обвязкой погружного насоса в скважину своими руками Вы сможете узнать прочитав статью до конца.

Для подбора скважинного глубинного насоса нужны следующие параметры:

1. Уровень погружения  насоса в столбе воды.

Как правило все бытовые насосы центробежного типа могут погружаться в столб воды не более 30 м, но есть бытовые насосы, к примеру Aquatech,  которые могут погружаться в столб воды до 80 метров, а вот  винтовые насосы погружаются не более чем на 15-20 метров.

Такие параметры заложены  не спроста,  ведь объем воды, который будет давить на насос, может с легкостью повредить механизм насоса:  сальники, корпус и т.д.. Так что перед покупкой скважинного глубинного насоса обязательно ознакомьтесь с этим параметром,  который будет прописан в инструкции по эксплуатации насоса.

2.  Расстояние  от скважины до дома или  точки потребления.

Это неотъемлемая часть в подборе погружного скважинного насоса. Ведь каждые 10 метров трубы по горизонтали равны  потере  давления  примерно 0,1 атм.  Каждый  отвод трубы  т.е. угол поворота , это потеря давления  около 0.11 атм.  Тройник и обратный клапан  установленные  на скважине до реле давления съедают около  0,39 атм на элемент.

3. Количество точек подключения.

К  точкам подключения относят унитаз, стиральные и  посудомоечные машины, умывальники , раковины, душевые кабины и т.д. В общем  точки – это элементы водоотведения где будет происходить разбор воды.

Усредненный  расход воды на  точку около 10 литров в минуту.

4. Производительность насоса скважины.

 Подбирается от одновременного  использования  точек воды. Допустим,  кухонная мойка и  душевая кабина потребляют одновременно около 20 литров в минуту. Следовательно,  насос должен обеспечить их бесперебойную работу, и при этом  у него было наименьшее число выключений в час.

Если скважинный насос  будет сильно мощный,  то он будет часто включатся и выключатся, а это большая ошибка при подборе скважинного насоса. Циклы включений и выключений  насоса строго регламентированы производителем.  Так частые  циклы работы насоса вредят его двигателю.

Двигатель  у них мощный, но нежный!!!

  Большинство производителей рекомендуют не более  50 циклов в час, однако,  на практике лучше придерживаться  не более  15-20 включений в час (идеальный вариант). Такой насос прослужит дольше.

Соответственно из этих правил скважинный насос  должен работать без прерывно во время пользования  “точками разбора воды”.

5. Мощность насоса.

 Мощность скважинного насоса легко подсчитать, нужно просто соблюсти все выше приведенные пункты.

Выведем  формулу расчета скважинного насоса:

А- Глубина скважины

Б- Горизонтальный участок трубы

В-  Сопротивление напору (совокупность фильтров, углов, тройников в магистрали)

Г- Зеркало воды от верхнего уровня грунта

Д- Дебет скважины

Т- Количество одновременно используемых точек разбора воды (обычно берется 1т=10л/мин)

Е – Итоговое значение необходимого напора насоса

Д (л/мин) >=  Пиковое потребление л/мин     (1 м.куб./час  = 16,66 л/мин)

Как правильно перевести  м.куб. в   л.мин >>> XX м.куб.*1000 / 60 = XX  л/мин

А+Б+В+Г = Е, при условии Д < Т;   Б+В+Г = Е, при условии Д >= Т

Подбор центробежного насоса

Подбор центробежного насоса

Для подбора центробежного насоса используют графическую зависимость напора от подачи, которая индивидуальна для каждой модели и приводится в каталогах производителей.

Методика подбора центробежного насоса зависит от возложенных на него задач. Чтобы подобрать повысительный насос — задаются подачей и с оси абсцисс проводят перпендикуляр на кривую характеристики насоса, полученная рабочая точка определит напор при заданной подаче.

Циркуляционный насос подбирают, накладывая на характеристику насоса, гидравлическую характеристику циркуляционного кольца, отображающую зависимость потерь напора от протекающего расхода. Рабочая точка будет находиться в точке пересечения характеристик насоса и циркуляционного кольца.

Если заданным параметрам соответствует несколько моделей, выбирают менее мощный насос работающий в режиме с большим КПД. Подбирая центробежный насос для сети с изменяющимся расходом воды, лучше отдать предпочтение модели с более пологой напорной характеристикой и широким диапазоном подачи.

Шумовые характеристики, часто становятся преобладающим параметром при подборе насосов для установки в жилых домах. В таких случаях рекомендуется выбрать насос с электродвигателем меньшей мощности и частотой вращения не более 1500 оборотов в минуту.

Онлайн калькулятор расчета насоса

Насосы рассчитываются индивидуально для каждого объекта!

Критически важно, чтобы насос соответствовал тем параметрам системы, в которой он установлен. Для этого любой поставляемый аппарат рассчитывается индивидуально, исходя из особенностей объекта заказчика.

3 ПРОСТЫХ СПОСОБА ПОДБОРА НАСОСА – ВЫБЕРИТЕ НАИБОЛЕЕ УДОБНЫЙ:

Онлайн подбор

Заполните опросный лист в электронном виде на сайте и наш специалист свяжется с вами в течение 1 минуты!

Опросный лист

Скачайте

печатную форму опросного листа,

 заполните и направьте его в по электронной почте

info@cnp.one

Просто позвоните

Обратитесь по телефону в Вашем городе. Наш специалист произведет подбор оборудования.

Заполните форму онлайн заявки

НАШ ИНЖЕНЕР СВЯЖЕТСЯ С ВАМИ ДЛЯ УТОЧНЕНИЯ ДЕТАЛЕЙ И ПРОИЗВЕДЕТ РАСЧЕТ

Водопровод

Кроме методики расчета обычным способом приведем и несколько примеров работы с онлайн-калькуляторами.

В начале рассмотрим системы подачи холодной воды, то есть обычный водопровод, затем затронем и горячее водоснабжение (сокращенно ГВС). Причем рассказывать будем не о выборе мощных насосов, которые устанавливаются на станциях водопроводной сети — наша статья о водоснабжении небольших домов и коттеджей.

Если дом подключен к центральному водопроводу, то в большинстве случаев нужное давление создается на станциях водоканала или водонапорными башнями. Поэтому насосы в этом случае, как правило, не нужны. Исключение — дома повышенной этажности, где нормальный напор от водопровода не позволяет подать воду на самые верхние этажи — там ставят повысительные насосы.

Интересный факт. Столбы воды высотой 10 метров создает давление в одну атмосферу (0,1МПа), поэтому разница напора на первом и третьем этажах примерно на эту величину. Если взять к примеру самое высокое здание мира «Бурж Халифа» высотой 828 метров то там для того чтобы вода хотя бы дошла на самый верхний этаж нужен напор около 84т атмосфер. Естественно никакие трубы его не выдержат, поэтому насосы установлены ступенчато через несколько этажей.

Для водоснабжения таких зданий напора создаваемого в водопроводе недостаточно, обязательно нужны повысительные насосы

Для водоснабжения таких зданий напора создаваемого в водопроводе недостаточно, обязательно нужны повысительные насосы

При автономной системе водоснабжения без насосов не обойтись. Как правило, используют либо обычные (поверхностные) либо погружные (глубинные) насосы. Привод их за очень редким исключением электрический.

Выбор зависит от конкретной ситуации или от желания заказчика. Рассмотрим, чем они различаются и наиболее важные характеристики, которые нужны будут нам при проведении расчета.

Обычные насосы

Обычный (поверхностный) насос для водоснабжения

Обычный (поверхностный) насос для водоснабжения

Для подачи воды почти исключительно используются центробежные насосы. В них жидкость захватывается лопастями в центре вращающегося рабочего колеса и отбрасывается за счет центробежной силы на его периметр, где находится напорный патрубок. В центре, где отбирается вода, естественно создается разряжение.

Внимание. При запуске такого мотора без воды (сухой ход), не встретив сопротивления жидкости, колесо, особенно у мощных насосов больших размеров, может раскрутиться очень быстро и сорваться с вала или повредиться другим образом. Поэтому такую ситуацию предупреждают правильным запуском, установкой на входе обратных клапанов (они не дают стечь воде из корпуса) и применением специальной автоматики.

Обычно используются две разновидности насосов — с сальниковым уплотнением приводного вала и более современные с плавающим ротором.

  • У первых вал привода крыльчатки проходит через корпус (улитку) в котором вращается рабочее колесо. Это место уплотняется сальниками или торцовыми уплотнениями. Вал может опираться на собственные подшипники, которые расположены в консоли и соединяться с электромотором через муфту.
  • Еще один вариант такого насоса – моноблок. В нем рабочее колесо насаживается непосредственно на крыльчатку. Первый тип более надежный и простой в обслуживании и ремонте. Второй более компактный.
  • У насосов с плавающим ротором уплотнений в месте прохода вала нет. В нем, как и понятно из названия, ротор электродвигателя находится в корпусе объемно связанным с улиткой. Электромагниты статора создают вращающий момент через стенку, вода охлаждает ротор и смазывает его подшипники.

Такие насосы компактны и надежны. Минусом является сложность ремонта — просто заменить мотор не получиться, нужно полностью разбирать насос.

К тому же стандартные электродвигатели в таком агрегате не применишь. Впрочем, они редко выходят из строя и не нуждаются в обслуживании на протяжении всего срока службы (многие производители это гарантируют).

Характеристики насосов

Теперь перейдем к самому важному.

Тип обычного насоса выбранного для вашей автономной системы водоснабжения влияет на следующее:

  • стоимость монтажа системы автономного водоснабжения;
  • затраты на ее эксплуатацию;
  • периодичность обслуживания;
  • сложность и стоимость монтажа;
  • размеры места установки насоса.

В остальном при расчете нужно ориентироваться на более важные характеристики:

  1. Глубина всасывания: он определяет отметку ниже насоса, с которой он может забрать воду. Определяется обычно в метрах.
  2. Напор: он выражается в давлении насоса на выходе.
  3. Производительность: то, сколько кубометров за час сможет перекачать насос.

Также нужно обращать внимание на такие цифры как энергопотребление (мощность) при равных характеристиках желательно отдавать предпочтение более экономным моделям. Однако цена на них, как правило, более высокая, поэтому желательно просчитывать за какое время более дорогая модель окупит себя (впрочем, это экономический расчет).

Если срок эксплуатации меньше срока окупаемости дорогого насоса, то, скорее всего, не стоит переплачивать, а взять более «прожорливый» к электричеству насос.

Глубинные насосы

Глубинные насосы

Глубинные насосы

Они отличаются от обычных тем, что погружаются в воду, то есть в обсадную трубу скважины, колодец или даже обычный водоем. По конструкции они отличаются от обычных насосов, такими особенностями.

  1. Чаще всего в них не одно рабочее колесо, а несколько, вплоть до десятка, расположенные друг за другом. Всас одного соединяется с выходом следующего (лабиринтная система).
  2. Если обычные насосы чаще всего имеют горизонтальное расположение вала, то глубинные всегда вертикальной компоновки. Это связано с расположением их в ограниченных по диаметру обсадных трубах скважины, которые тоже вертикальны (установка в колодце или водоеме частный случай, на который проектировщики обращают мало внимания).
  3. Электродвигатели тоже особой конструкции. Они не имеют оребрения корпуса, так как охлаждаются водой.

Внимание. Нельзя запускать глубинный насос не погруженным, он не рассчитан на такой режим и может сразу сгореть.

Также моторы этих агрегатов имеют более вытянутые вдоль оси габариты с меньшим диаметром. Это тоже связано с установкой в скважинах.

Кроме центробежных, для небольших систем водоснабжения используют и вибрационные, погружные насосы. Это, к примеру, всем известный «Ручеек» (на фото ниже). По принципу работы он похож на древние поршневые насосы (в том числе и велосипедный), правда ход поршня меньше, частота колебаний больше (поэтому и называют вибрационный), а для привода используется электромагнит.

Несмотря на несколько худшие по сравнению с центробежными глубинными насосами характеристики все, что сказано в нашей статье про них, в полной мере относиться и к «Ручейку» и его аналогам.

Насос типа «Ручеек»

Насос типа «Ручеек»

Характеристики глубинных насосов

Определения характеристик глубинных насосов точно такие же, как и обычных. Разница только в том, что для них не регламентируют всас, так как разрежение на входе не важно, агрегат и так окружен водой.

Зато многие глубинные насосы имеют на порядок больший напор, чем обычные. При установке в глубокой скважине они должны сразу преодолеть напор в длинной подъемной трубе, а затем создать нужное давление в водопроводе.

Также считается, что они несколько более экономичны из-за охлаждения водой. Но это преимущество минимально перед насосами с плавающим ротором. В них тоже применяется подобный принцип, правда статор не имеет контакта с жидкостью со всех сторон. Полное омывание насоса водой дает минимальную экономию в доли процента.

Какой насос выбрать глубинный или поверхностный (обычный)

Довольно сложный вопрос — сравним их достоинства и недостатки.

Обычные насосы

Плюсы:

  • Их проще монтировать на поверхности.
  • Осмотр, обслуживание и ремонт тоже более легкие.
  • Как правило, обычные насосы дешевле.

Минусы:

  • Требуется место или помещение для монтажа.
  • Нужна защита от «сухого хода».
  • По глубине всаса они уступают напору глубинных насосов, поэтому их нельзя использовать для забора воды из глубоких скважин.

Глубинные насосы

Плюсы:

  • Могут работать в глубоких скважинах.
  • Не требуют обустройства мест для монтажа. Вода из подъемной трубы может сразу подаваться в систему водопровода.
  • Если насос погружен ниже минимального уровня воды в скважине, колодце или водоемы он защищен от «сухого хода».

Минусы:

Для извлечения глубинных насосов часто приходиться использовать грузоподъемные механизмы

Для извлечения глубинных насосов часто приходиться использовать грузоподъемные механизмы

  • При установке в глубоких более 10 метров скважинах извлечение насоса вместе с водоподъемной трубой для обследования и ремонта своими руками часто невозможно, нужно использовать грузоподъемные механизмы.
  • Если по каким-то причинам насос был оторван от трубы и страховки (если конечно не забыли про последнюю), достать его довольно сложно.

Интересный факт. Автору данной статьи пришлось извлекать с помощью специальной ловушки нечаянно упущенный насос. После того как он был «спасен» из скважины было вытянуто еще пять большей частью почти полностью разрушенных коррозией таких агрегатов, которые были потеряны предыдущими эксплуататорами за более чем тридцатилетнюю историю инженерного сооружения.

  • Силовой кабель, питающий агрегат, должен быть защищен от воздействия окружающей воды. Нередко его пробой, который возникает из повреждения изоляции, приводит к тому, что приходится извлекать насос, а это, как мы уже говорили выше, затруднительно.

Поэтому дадим один совет, если у вас не очень глубокая скважина или тем более это просто колодец и есть место для монтажа на поверхности, все-таки стоит отдавать предпочтение обычным насосам. Они дешевле и их проще эксплуатировать.

Нередко в качестве плюса обычных насосов перед глубинными ставят еще и тот факт, что глубинный защищен от загрязнений только сеточным фильтром на обсадной трубе, а обычный можно защитить дополнительно многоступенчатыми фильтрами на всасе.

Это неверный факт:

  1. Любая установка для очистки воды стабильно работает только при достаточном давлении, то есть должна монтироваться после насоса.
  2. Насосы для водопровода (неважно глубинный или обыкновенный) рассчитаны на наличие примесей в исходной воде, и они не снижают значительно срок их службы. Конечно, если вы не будете качать смесь песка и воды напрямую — последний эффективно задерживает и сеточный фильтр.

Теперь, разобравшись с выбором насоса по типу, перейдем непосредственно к выбору его по характеристикам.

Немного о единицах измерения давления

В характеристиках насосов для измерения давления могут использоваться не только Паскали

В характеристиках насосов для измерения давления могут использоваться не только Паскали

Привычные атмосферные паскали все хорошо знают из школы, но в характеристиках насоса могут присутствовать и менее известные единицы.

  1. Метр — это метр столба воды. Как уже было сказано выше, он равен одной десятой атмосферы.
  2. Бар — внесистемная единица (но разрешенная к применению в нашей стране) ориентировочно равная одной атмосфере.

Внимание. Также вы можете встретиться с таким непонятным термином как «избыточное давление». Не обращайте внимания, почти все приборы и расчеты на водопроводе под термином «давление» понимают именно его.

Абсолютное давление будет больше на одну атмосферу, то есть, на то давление, которое уже есть на поверхности земли, там, где работают системы водоснабжения. Даже в стакане вода находится под абсолютным давлением в одну атмосферу.

Подбор (расчет) насоса для водопровода по характеристикам

Сразу оговоримся: мы не делаем расчет насосов для водоснабжения по гидравлике, то есть не учитываем сопротивления потоку воды в трубах и на запорных элементах. Для небольших систем водоснабжения частного дома оно мизерно, а вычисления сложные.

Обратите внимание. Некоторые насосы имеют детали, которые изготовлены из материалов, которые по санитарно-гигиеническим нормам недопустимы для использования в сетях водопровода. Поэтому нужно выбирать модели, разрешенные для этих целей.

Для подбора насоса нам нужно сделать несколько шагов, инструкция будет следующей.

Выбираем производительность

Производительность насоса зависит от расхода воды в единицу времени

Производительность насоса зависит от расхода воды в единицу времени

Первое на что нужно ориентироваться — это расход воды на человека в сутки, он составляет 400-500 литров. Если у вас имеется накопительный бак достаточной емкости (подобие водонапорной башни), то можно выполнить следующие шаги.

  1. Умножаем средний расход на количество проживающих в доме (к примеру, средняя семья из четырех человек), плюс одного человека на возможных гостей (если они у вас бывают): 500х5=2500 л.
  2. Делим на количество часов в сутки: 2500_24=104 л/ч, это среднечасовой расход.
  3. Так как желательно чтобы насос не работал постоянно во избежание перегрева и выхода из строя, то дополнительно делим на время его работы. Обычно рекомендуют чтобы время работы не превышало 80%, то есть деление производим на 80_100=0,8, считаем: 104_08=130 л/ч. Эту характеристику берем и для насоса.

Но, как правило, накопительные емкости в системах водоснабжения небольших домов не используют. Наиболее распространенная схема это комбинация насоса и емкости (гидроаккумулятора) небольших размеров, а также систем автоматики. Обычно покупают уже собранный блок этих устройств у продавцов, и в обиходе (что не совсем верно) называют насосными станциями.

В этом случае считать по суточному расходу не совсем верно. Насос работает не постоянно, подпитывая большой накопительный бак (гидроакумулятор можно им не считать из малой емкости), а только во время расхода воды.

Так что, например, если мама решила помыть посуду, папа руки после ремонта машины, один ребенок принять душ, а второй воспользоваться унитазом, и к тому же работает стиральная машина, то разбор воды может оказаться гораздо больше среднесуточного. Поэтому расчет насосной станции водоснабжения и аналогичных им систем следует вести по этим пиковым разборам.

Для этого пересчитываем все имеющиеся водоразборные приборы в доме. Затем берем их часовые расходы. Для этого можно воспользоваться таблицей в приложении 2 к СНиП 2.04.01-85. Она приведена ниже.

Расходы воды и другие характеристики сантехнических приборов

Расходы воды и другие характеристики сантехнических приборов

Далее составляем список всех сантехнических приборов и их часовые расходы. Причем берем не только холодную воду, а суммарный расход, ведь горячая вода это подогретая холодная, которая берется из той же системы водопровода.

Совет. Чтобы не считать вручную, проще воспользоваться Excel, как на таблице ниже.

Наименование прибора Часовой расход воды, л/ч Количество приборов в доме Их суммарный расход
Раковины со смесителем 60 5 300
Мойка 50 1 50
Ванна 300 1 300
Ванна ножная со смесителем 220 1 220
Душ с глубоким поддоном и смесителем 115 2 230
Гигиенический душ (биде) 75 1 75
Унитаз с бачком 83 2 166
Писсуар 36 2 72
 Поливочный кран 1080 1 1080
Итого 2493

В итоге мы получили максимальный расход воды в водопроводе вашего дома — 2493 литра в час. Эта цифра даже немного завышена, так как вряд ли все приборы будут включены одновременно, можно ее снизить на коэффициент 0,9-0,8. Получим: 2493х0,8=1994 л/ч. Правда, если дом маленький и в нем только одна кухня и санузел делать этого не стоит.

Исходя из нашего, получившегося пикового расхода воды в час и будем подбирать в дальнейшем производительность насоса.

Выбираем напор

Для высоких коттеджей нужен и больше напор

Для высоких коттеджей нужен и больше напор

Тут выбор зависит от того глубинный это насос или обычный.

  • Для обычного насоса все максимально просто: согласно стандартам давление в водопроводе должно быть в пределах 0,05-0,5 мПа, то есть от половины до пяти атмосфер. Как показывает практика для нормальной работы стиральных, посудомоечных машин и прочей бытовой техники желательно, чтобы давление не было менее 1 атмосферы, т. е. 0,1 МПа, поэтому будем выбирать насос именно с таким давлением.

Если у вас коттедж более трех этажей (что бывает редко) то нужно позаботиться о том, чтобы и вверху был нормальный напор. При стандартной высоте потолка около 3 метров на четвертом этаже давления не будет, поэтому добавляем 0,1 МПа.

То есть в большинстве случаев при подборе насоса для водоснабжения достаточно напора в 1-1,5 атмосферы (0,1-0,15 Мпа).

  • При выборе варианта с установленным в скважине агрегатом, расчет насоса водоснабжения на напор усложняется, но не сильно — просто нужно учитывать отметку его погружения. То есть если вода забирается с глубины 15 метров, к напору, рассчитанному, так же как и в предыдущем случае, добавляем 1,5 атмосферы (15:10=1,5) или 0,15 МПа (15:100=0,15). Считаем: 0,15+0,1=0,25Мпа, на эту цифру и будем ориентироваться при выборе конкретной модели насоса.

Глубина всасывания (всас)

Чем глубже скважина, тем больше должен быть всас насоса

Чем глубже скважина, тем больше должен быть всас насоса

Самый легко подбираемый параметр. Для глубинных насосов он не нужен и не описывается в характеристиках вообще, так как вода забирается с уровня, на котором расположен насос.

В случае же обычного поверхностного насоса необходимо, чтобы эта характеристика была немного больше разницы отметок заборника и места расположения насоса. Запас нужен для непредвиденных ситуаций, например, во время засухи уровень снизиться и заборник придется опускать ниже.

Подбирается просто, например насос находится на уровне земли, а вода забирается с глубины 10 метров. Значит, всас должен быть более 10 метров.

Многократный запас давать не стоит, если заборник расположен на глубине 1-го метра, то не стоит брать насос с глубиной всасывания 15, достаточно 3-5. Это связано с тем, что чем больше эта характеристика, тем сложнее и дороже насос.

Непосредственно выбор

Когда известны все параметры, можно выбирать насос или станцию из прайс-листов и справочников. Даже не обязательно самостоятельно подбирать модель. Почти на всех сайтах продавцов есть фильтры, в которые мы вводим нужные характеристики, затем на экран выводится список наиболее подходящих моделей.

Например, для выбора на сайте компании «Грандфос» достаточно сделать несколько шагов. Нам нужен поверхностный насос с производительностью 1,5 литров в минуту с высотой подъема (всасом) 5 метров и напором в 1,5 атмосферы (15 метров). Делаем следующее.

  • На вкладке вверху нажимаем на закладку «поверхностный насос».
Выбор типа насоса

Выбор типа насоса

  • Затем можно на фильтре справа на странице вводим необходимые параметры. Дополнительно можно выбрать ценовой диапазон, бренд, мощность, тип привода (электромотор, двигатель внутреннего сгорания) и т.д. Если проводился расчет станции водоснабжения, то можно найти и ее.
Ввод параметров насоса

Ввод параметров насоса

  • После этого жмем ввод, и на нашей странице отображаются агрегаты соответствующие заданным характеристикам.
Насосы, отобранные согласно заданным параметрам

Насосы, отобранные согласно заданным параметрам

  • Дополнительно можно выбрать в каком порядке насосы будут отображаться на странице. То есть возможны варианты по возрастанию или убыванию цены, популярности или сразу более новые или старые модели и наоборот. Для этого нажимаем на кнопки вверху страницы.
Выбор порядка отображения моделей на странице (сортировки)

Выбор порядка отображения моделей на странице (сортировки)

Как проводится расчет напора в насосном оборудовании?

Устройство гидроаккумулятора представляет  собой герметичную емкость, которая внутри разделена на два отсека – водяной и воздушный. Определенное давление, контролирующее минимальное  значение напора жидкости, образуется в воздушной части корпуса.

Вода наполняет устройство и давление растет, когда достигается уровень верхнего порога, то реагирует специальное реле и закачка воды останавливается. При этом прибор позволяет поддерживать необходимый уровень воды для бесперебойной работы всей системы. Данное устройство призвано в помощь скважинному насосу и улучшает качество его работы.

Схема подачи воды в дом с установкой функционального прибора .

Схема подачи воды в дом с установкой функционального прибора

Совместная работа оборудования позволяет заявить о следующих возможностях:

  • подача воды с разных глубин до точки расположения гидроаккумулятора;
  • преодоление гидравлического сопротивления на промежутке от устройства скважины до монтажа прибора. От сечения магистрали и протяженности участка зависит показатель давления в системе. Поэтому имеет смысл установить гидроаккумулятор поближе к скважине. Известно, что сопротивление больше в стальных магистралях, чем в полимерных;
  • при наполнении бака срабатывает реле давления.

Важно, чтобы насос был оснащен и определенным эксплуатационным запасом, чтобы быстро не израсходовать свой рабочий потенциал.

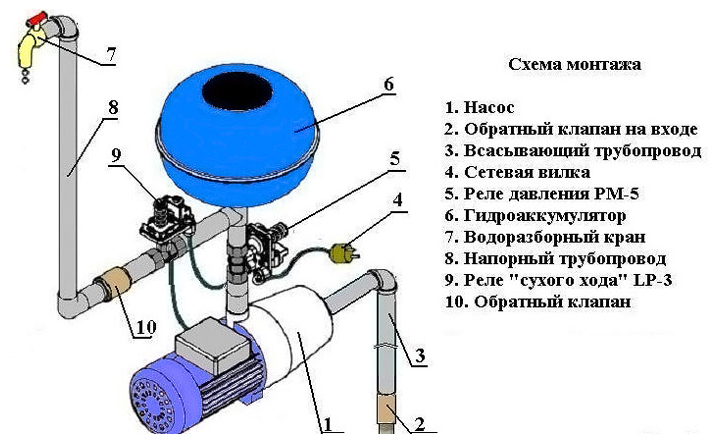

На схеме изображен вариант монтажа системы с дополнительным устройством.

На схеме изображен вариант монтажа системы с дополнительным устройством

Все важные данные учитываются в программе. По полученным результатам и рекомендуется выбрать оптимальный вариант насоса. Стоит учитывать, что для оборудования, работающего без гидроаккумуляторов, расчет будет несколько отличаться.

Расчёт центробежного насоса

Расчёт центробежного насоса заключается в определении двух параметров, необходимых для работы системы — подачи и напора. В зависимости от схемы установки подход к вычислению заданных параметров должен быть различным.

Расчёт повысительного насоса для системы водоснабжения выполняется по нагрузке часа максимального водопотребления, а напор определяют разницей между заданным давлением на входе в систему водоснабжения и давлением на вводе водопровода.

Давление на вводе в систему водоснабжения равно сумме избыточного давления у верхней водоразборной точки, высоты водяного столба от насоса до верхней точки и потерь напора на участке от повысительного насоса до верхней точки. Избыточное давление у верхней водоразборной точки обычно принимают 5-10 м.вод.ст.

Расчёт подпиточного насоса для системы отопления выполняют исходя из максимально допустимого времени заполнения системы и её ёмкости. Время заполнения системы отопления обычно принимают не более 2 часов. Напор подпиточного насоса определяется разницей между давлением выключения насоса (система заполнена) и давлением в месте подключения подпиточной линии.

Расчёт циркуляционного насоса для системы отопления выполняют исходя из тепловой нагрузки и расчётного температурного графика. Подача насоса пропорциональна тепловой нагрузке и обратно пропорциональна расчётной разнице температур в подающем и обратном трубопроводе. Напор циркуляционного насоса определяется только гидравлическим сопротивлением системы отопления, который должен указываться в проекте.

Выбор насоса для ГВС

Насос для рециркуляции горячей воды

Насос для рециркуляции горячей воды

Подбор и расчет насосов для горячего водоснабжения мало чем отличается от выбора агрегатов для водопровода холодной воды. Но нужно учитывать некоторые особенности.

  1. При расчете количества воды на человека берем норму в 140-150 литров в день.
  2. Для расчета пиковых расходов по сантехническим приборам можно использовать ту же таблицу из СНиП 2.04.01-85, которая приведена выше — в ней кроме расхода холодной воды указан и расход горячей, которые естественно меньше.
  3. Выбирая напор насоса, нужно ориентироваться на давление в водопроводе холодной воды. Эти цифры должны быть равны, иначе при неисправных смесителях возможно передавливание горячей воды в холодную и наоборот, та сеть, в которой давление выше будет вытеснять жидкость из трубопроводов, где оно ниже.
  4. Глубина подъема (всас) нам не важна. На вход насоса вода подается уже под давлением.
  5. Не все насосы могут работать при повышенных температурах. Нужно выбирать только модели, предназначенные для сетей горячего водоснабжения.

Купить гидроаккумулятор для холодной воды

В нашем интернет магазине NasosovNet.ru имеется широкий выбор гидроаккумуляторов и расширительных баков различающихся по конструкции, мощности, производительности, маркам и цене. Приятных покупок!

Обвязка насоса скважины

Для правильной обвязки скважинного насоса нам понадобится:

  • Насос
  • Обратный клапан ГГ + ниппель (либо обратный клапан ГШ)
  • Муфта ПНД с наружной резьбой
  • Труба ПНД
  • Оголовок герметичный ОГС 113/125 или ОГС 127/165 (зависит от диаметра обсадной трубы)
  • Угол ПНД обжимной (для поворота трубы)
  • Шнур полиамидный  6мм или 8мм (для подвешивания насоса)
  • Автоматика

Бывает три типа автоматики:

1.       Блочная  (собирается по частям и состоит из Штуцера 5-ти выводного, Штуцера 3-х выводного; Реле давления PM/5G, PA 12 MI; Манометра; Датчика сухого хода; Реле протока воды WATTS)

2.       В сборе (Реле давления PM/5-3W,  Турбипресс)

3.       В сборе с компенсатором гидроударов (Блок автоматики PS-01A, PS-01С)

  • Гидроаккумулятор или Бак для воды ATV (рекомендуется с баком использовать автоматику PS-01A)

Следует учесть, что у гидроаккумулятора указывается полный объем.

 Помните, основное предназначение – компенсация гидроударов.

Слишком большой объем может привести к эффекту застаивания воды .

Так гидроаккумулятор на 24л будет запасать всего 11,3л.


  • Если гидроаккумулятор будет удален от автоматики, то дополнительно понадобится Муфта ПНД с наружной резьбой  1″ и Муфта ПНД с внутренней резьбой  1″

  • Муфта ПНД с наружной резьбой 1″ для отвода трубы после автоматики

  • Дополнительные элементы  сантехники  на Ваше усмотрение (краны, тройники, ниппели и т.д.)

  • Кессон (На Ваше усмотрение)

Кессон – это колодец, в котором размещается верхняя часть скважины и герметичный оголовок. Применяется как правило для избегания  попадания мусора на поверхность участка скважины. Также в  декоративных целях, когда скважина находится где-то на участке. Состоит из кольца полимерно-песчаного, конуса, дна и люка.

  • Утеплитель трубы при прокладке в земле (вспененный полиэтилен или пенополистирол)
  • Греющий кабель

 Крепится на открытые участки трубопровода в скважине (до воды) и трубе проложенной до дома (в утеплителе). Также кабель бывает двух исполнений: наружный кабель (крепится на поверхности трубы) и внутренний кабель (протягивается внутри трубы).

Как правило для наружного кабеля используется не пищевая термоусадка , но для внутреннего кабеля помимо пищевой термоусадки понадобится еще специальный сальник АКС1 для введения кабеля в трубу и тройник с внутренней резьбой под сальник на 3/4 или 1/2. Как правило обычно подходит тройник 1″х3/4х1″ или 1″х1/2х1″.

Также Вы всегда можете проконсультироваться у наших менеджеров, позвонив по телефону (351)222-10-92, заказать звонок (через форму на сайте) или связаться он-лайн.

. Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
“ВИКО” – инженерная сантехника в Челябинске
Flag Counter

Возврат к списку

(Голосов: 16, Рейтинг: 4.83)

Продолжая использовать данный сайт, Вы даёте согласие на обработку файлов cookie. Если вы не хотите, чтобы Ваши данные обрабатывались, Вы должны покинуть данный сайт.       OK

Кавитация

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается.

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
