Приспособление для быстрого нанесения штукатурки своими руками

Аппарат штукатурный для механизированной отделки стен помогает человеку избавиться от тяжелого ручного труда. Это особенно важно при выполнении ремонтных работ на крупном объекте за короткое время.

Штукатурная станция своими руками

Штукатурная станция

Самодельный аппарат уступает в производительности заводским коллегам, но он ускоряет нанесение штукатурки. Смесь наносится без потерь. Это невозможно сделать вручную. Для непрофессионалов хватает скорости и мощности агрегата, который работает на ручной подкачке, от электросети. Все этапы происходят под контролем человека, сложную и рутинную работу выполняет машина.

Модель штукатурной станции состоит из отдельных деталей. Легко собирается и разбирается.

Обратите внимание! При использовании аппарата два человека выполняют такой же объём, как и бригада, работающая ручным способом.

Основные функциональные детали:

  • ёмкость для смешивания раствора;
  • насос, подающий смесь;
  • сосуд для сухого состава;
  • привод для подачи смеси в растворный рукав;
  • рукав, идущий к распылителю.

При сборке аппарата используются запчасти от других механизмов. Нужно лишь проявить фантазию.

Инструменты и материалы, необходимые для изготовления

Машина для штукатурки стен своими руками оборудуется по принципу:

  • хоппер-ковша, упрощённой сборки;
  • растворонасоса, изготовленного из разных запчастей;
  • растворного рукава – подача раствора при помощи механики или электрики.

Хоппер-ковш может быть металлическим, пластиковым.

Материалы для изделия из металла:

  • листовой оцинкованный лист толщиной 0.4−1.2 мм, профили для рёбер жёсткости;
  • форсунка;
  • пистолет пневматический или шаровой кран;
  • шайбы для изготовления сопел, диаметр 8−12 мм.

Инструменты:

  • болгарка;
  • ножницы по металлу;
  • линейка;
  • карандаш, фломастер;
  • дрель, свёрла;
  • сварочный аппарат или оборудование для клепания.

Для пластикового ковша нужны материалы:

  • канистра из-под грунтовки объёмом 10 литров;
  • шаровый кран 1/2;
  • втулка;
  • 2 штуцера, диаметр внутри 6 мм;
  • заглушка из ПВХ размером 10 на 10;
  • подмотка.

Понадобится

Собрать распылитель штукатурки можно из следующих материалов и изделий:

  • круглой трубы;
  • полоски толстого металла;
  • тонкого листового металла;
  • болтов и фланцевых гаек – 3 пары;
  • круглого стального прутка;
  • крана с ручкой;
  • пружины растяжения;
  • баллончика аэрозольной краски;
  • компрессора на давление 6-8 бар.

Для работы нужны: ножовка по металлу, болгарка, гриндер, молоток и киянка, тиски, токарный и сверлильный станок, сварка, пистолет для установки вытяжных заклепок, а также защитные перчатки.

Как сделать штукатурный ковш своими руками?

Сама ниша ковша делается из нержавеющей стали, все швы свариваются. Лопата бывает различной формы и размеров, ее можно усовершенствовать для конкретных целей, делать даже комбинированные модели с несколькими соплами одновременно. Но весит такой ковш намного больше. Большинство частников предпочитают легкие алюминиевые модели гнутой формы, соединенные пайкой и саморезами. При соединении нельзя допускать щелей, зазоров, иначе возникнет потеря раствора и его медленное уплотнение за счет потери воды. Проблему зазоров решают с помощью резиновых уплотнителей, уголков и накладок.

Ковш оснащается удобной и прочной ручкой, расположенной под рабочую руку. Делают ее из гнутой стальной или алюминиевой трубки, пластик не используется.

На верхней кромке ковша устанавливаются пульверизаторы и сопла с форсунками. Самодельные ковши имеют меньшую мощность, но более универсальны, зато фабричные модели часто оборудуются несколькими форсунками одновременно. Сопла рекомендуется устанавливать при распылении краски, клеев, тогда увеличивается производительность. Для бетонного раствора сопла не практикуют, они не выполняют своей миссии в полном объеме.

Готовый ковш-хоппер надевается на пульверизатор, к которому крепится шланг от компрессора. При использовании самодельного хоппера расстояние до покрываемой поверхности лучше увеличить до 20 см из-за увеличения разброса. Следить за ручным хоппером нужно аналогично, как и за фабричным.

Единственный недостаток ручных хопперов – это ограниченность применения. С их помощью можно обрабатывать только стены. Штукатурить потолки неудобно и резко увеличивается расход раствора. Если уже нужно обрабатывать потолок, то ковш можно переделать или купить пульверизатор иной конструкции.

Использование штукатурного ковша хоппера с компрессорной станцией – это часто единственно правильное решение при штукатурке значительных площадей. Трудность, с которой сталкиваются строители – это выравнивание раствора. Но при должной сноровке, определенной практике и опыте работы любые штукатурные работы с хоппером будут выполняться максимально качественно и в кратчайшие сроки.

проектирование (с маленькой буквы «п»)

Шаг 1: Обрисовываем контур приспособления.



Шаг 2: Масштабируем контур в анализируя размер головы рабочего, получаем пропорциональное оригинальному приспособление, но с незначительно отличающимися размерами.

%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA+%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0+%D0%BE%D1%82+2012-06-26+16:22:32.png

Шаг 3: Адаптируем чертеж под свои условия по размерам, опять таки предварительно, так как всё равно сварщик будет делать из того что у него под рукой, опираясь на мои эскизы :). Дешево и сердито.


Пока все это рисовал нашлись ещё куча всяких вариантов. Рассмотрим и их тоже

Конструкция и назначение

Основа конструкции штукатурного ковша, или хоппера, представляет собой открытую металлическую емкость с длинной двуручной рукояткой. В передней части сделан ряд отверстий для выхода набрызгиваемого штукатурного раствора. Сзади смонтирован штуцер для подключения шланга со сжатым воздухом. Кран подачи позволяет регулировать подачу сжатого воздуха и, таким образом, производительность устройства.

Хоппер предназначен для покрытия больших площадей отделываемых поверхностей штукатурным раствором. Устройство наносит раствор ровным тонким слоем. Следующий слой хорошо ложится на предыдущий, это дает возможность выравнивать неровности поверхности.

Одно устройство способно за час нанести до 50 м3раствора.

Благодаря эффективному нанесению раствор не падает на пол. В зависимости от квалификации штукатура, это дает возможность сэкономить до 35 % штукатурного состава.

Устройство может наносить не только штукатурку, но и другие строительные смеси.

2) ПНЕВМОКОВШ

Для работы необходим компрессор с параметрами от:Рессивер, л 24, Давление, Атм 8, Производительность, л/мин 210, Вход, л/мин 210, Мощность, кВт 1,5

Очень радуют оптимистичные прогнозы по требовательности к компрессору. Пока из найденных самые минимальные.




2) Мощность и производительность штукатурной машины

По данному критерию мы можем разделить все станции на две больших группы: Работают от 220V и работают от 380V. Так же есть мультивольтажные модели. Как правило 220V найти на объекте проще, однако станции на 220 В считаются более «капризными», так как в России напряжение далеко не стабильное. Максимальные электродвигатель на 220V — 3 кВт. На мультивольтажных станциях при работе на 220 используется только половина мощности привода.

Производительность станций на 380 порядком выше, как правило такие станции большие и громоздкие. Перевозить их можно только в грузовой машине. Поэтому такие станции считаются промышленными и делать маленькие объемы на них не целесообразно. На такие ставятся моторы 3 кВт и выше. До 7,5 кВт. Как правило, на данных моделях стоят шнековые пары d6-3.

Если говорить о штукатурных станциях на 220V, то производительность их, конечно, будет поменьше, но зато они легки в транспортировке, эксплуатации. Наносят смесь они в два раза медленнее, чем 3-х фазные станции, но может вам и этого будет достаточно? Тогда вам подойдут модели Ритм, Novo Gen3, Pft Ritmo L, Pft Ritmo M, M tec monomix, Serta Master.

Преимущества самодельного аппарата

Самодельная штукатурная станция

Во время ручной работы смесь приготавливается, наносится на стену маленькими участками. Высыхание происходит неравномерно, что приводит к неровностям, трещинам.

При использовании механики экономить раствор позволяет насыщение воздухом в процессе перемешивания и распыления под давлением. На отделку 1 кв. м при ручном способе уходит 16 кг, механизированном −13 (расчёт примерный, зависит от толщины слоя).

Сравнительная характеристика:

Ручное нанесение Применение штукатурной машины
Количество смеси Готовится небольшими порциями, так как быстро застывает Большой объём, быстрый расход
Консистенция Каждый замес разная Одинаковая, без комков
Площадь нанесения Постепенно, на часть стены Сразу на всю поверхность
Экономия раствора Нет. Происходит потеря Да. При постоянном перемешивании идёт насыщение воздухом, он увеличивается в объёме
Время работы Длительно. Требует несколько человек Быстро. Справляются вдвоём
Результат Из-за неравномерного высыхания возможно растрескивание, обрушение целого слоя Под давлением происходит дополнительная адгезия смеси к основанию
Поверхность Чешуйчатая Ровная

Штукатурная машина своими руками собранная из того, что нашлось в гараже, способна облегчить выполнение отделочных работ.

4) LANÇADORA DE REBOCO SIMPLES TP4/TS4

Радует что есть технические характеристики потребляемой компрессорной мощности


Виды оборудования для штукатурки

Сразу стоит пояснить, что в данной статье будет подразумеваться под этим термином. Дело в том, что штукатурное оборудование — это то, что помогает сделать процесс штукатурки более лёгким и простым. Подробное пояснение данного термина было приведено не просто так.

Дело в том, что всё оборудование часто путают просто с механизированным способом нанесения, но о нём мы поговорим немного позже. Приспособление для штукатурки стен, в основе которого лежит механизированный способ нанесения, является только одним из видов всего оборудования. Давайте выделим все основные варианты, которые могут встретиться вам в специализированных магазинах:

  1. Устройство для размешивания. Данный вариант приобретать точно не стоит, так как оборудование, предназначенное только для размешивания, не окупит себя. Такая большая трата (тем более во время проведения ремонтных работ, когда важна даже каждая копейка).
  2. Приспособление для нанесения штукатурки. Покупка вещи, предназначенной для нанесения штукатурки на стену, является «золотой серединой», так как она точно не будет слишком дорогой, а процесс работ станет с её помощью значительно легче.
  3. Автоматическая станция. Установка механической станции, которая сама размешивает раствор, а покрытие происходит автоматически, является нерациональной даже для самых больших квартир и частных домов. Дело в том, что такая машина точно не оправдается. Да, отрицать не стоит, она и правда очень удобна, но цены на такие устройства огромны. Мы рекомендуем обратить внимание на второй вариант.

Давайте подробно разберём процесс использования оборудования для механизированной штукатурки, после чего вы сможете гордо говорить: «Мы автоматизируем ремонтный процесс». Но будете готовы к тому, что большую часть работ не заменить машинной технологией, ведь даже для нанесения штукатурки компрессором нужно приложить усилия.

Растворы для механизированной штукатурки

Удобнее всего использовать смеси, которые предназначены именно для выполнения этой работы. Внутри помещений чаще прибегают к цементным основам, гипсу.

Исключение – объекты, где влажность всегда высокая. Для фасадной отделки рекомендуется отдавать предпочтение исключительно цементной составляющей.

Среди материалов, подходящих для использования в таких ситуациях, отмечают и растворы из цемента с песком. Но, занимаясь его приготовлением, требуется соблюдать консистенции, пропорцию.

Зато именно использование специализированных смесей позволит получить покрытие высокого качества. В состав растворов добавляют пластификаторы и другие вещества, из-за которых фактура стены улучшается, облегчается вся работа. Как и само создание штукатурной машины своими руками, чертежи это подтвердят.

Смеси со специальным назначением дают  следующие преимущества владельцам:

  • Улучшение звуко-, теплоизоляционных свойств стен. Если в составе есть спецкомпонент вроде перлита.
  • Создание благоприятного климата, ведь составы отличаются паропроницаемостью.
  • Более лёгкое достижение эффекта идеально ровной поверхности. Это касается даже криволинейных участков, уголков.
  • Качественное соединение со стенами.
  • Теперь высыхание отнимает не так много времени.

На рынке легко найти составы, которые предназначены именно для машинной штукатурки. Но большинство производителей предпочитают поставлять составы с универсальными функциями. С ними проводят штукатурку как вручную, так и механически.

5) AIR THOR JET-15

Питание: 220V(380V)/60HZ
Ресивер: 76 Litros
Расход: 425 l/min

Размеры

C x L x A: 640 x 460 x 1150 mm


Растворонасос шнековый

Шнек для подачи бетона

Также прост в изготовлении, но принцип действия другой: раствор подаётся в шланг при помощи шнека.

шнековый насос

результат

Такие приспособления не отличаются ни особой технологичностью, ни особой сложностью, зато значительно ускоряют темп производимых работ и увеличивают производительность труда.

Как изготовить аппарат для нанесения штукатурки

Самодельный аппарат для нанесения штукатурки

Распространённые модели изготовлены из огнетушителя и хоппер-ковша.

Штукатурная станция своими руками, сделанная на основе огнетушителя, получила наиболее широкую известность.

Огнетушитель имеет ручку, рычаг, форсунку, что делает его фаворитом среди приспособлений для самодельных устройств механического оштукатуривания.

Пошаговое описание.

  1. Фабричный огнетушитель (дно) обрезается и получается ёмкость в несколько литров. Через отверстие будет поступать рабочий раствор. Объём должен быть не менее 4 литров. Если он больше, устройство становится тяжёлым. Если меньше, надо часто наполнять ёмкость раствором.
  2. В него вставляется трубка с форсункой диаметром 4 мм. Диаметр отверстия огнетушителя равен 10 мм, расстояние от него до форсунки 20 мм. Форсунки могут быть разного размера: от 3 до 5 мм. Для крепления трубки подходит смола, уровень которой находится ниже форсунки.
  3. Компрессор подсоединяется к огнетушителю при помощи трубки, через неё подаётся сжатый воздух. Трубка врезана в стенку ёмкости и находится напротив отверстия выхода готовой смеси.
  4. Мощность подачи раствора регулируется увеличением (уменьшением) диаметра форсунки, давлением воздуха, расстоянием между соплом и форсункой.

Среднее давление примерно 2 атмосферы. Если оно больше, производится финишная отделка, заполняются все поры и трещины покрытия.

Производительность аппарата: 4 литра смеси наносятся за 1 минуту.

Хоппер-ковш самодельного изготовления

Применяется при ремонте всего здания.

Преимущества в работе:

  • высокая скорость распыления, что создаёт условия для лучшей адгезии смеси;
  • применение различных примесей;
  • использование снаружи и внутри помещения.

Перед сборкой необходимо понять принцип его работы. Последовательность действий:

  1. Компрессор подаёт струю воздуха через шланг в ковш со смесью.
  2. Другая сторона ковша имеет отверстия d 12 мм для выхода раствора.
  3. Передняя стенка немного наклонена для удобства взятия смеси из общей ёмкости.
  4. На шланг надевается сопло d 5 мм. Расстояние от него до отверстия выхода 20 мм.
  5. Верхняя часть ковша шире, чем нижняя. Он фиксирован двумя хомутами.
  6. Устройство подключено к компрессору. Давление 2-3 атмосферы. Расстояние до стены 18-20 см.

При самостоятельной сборке машины применяются аппараты и запчасти от других изделий.

Хоппер-ковш

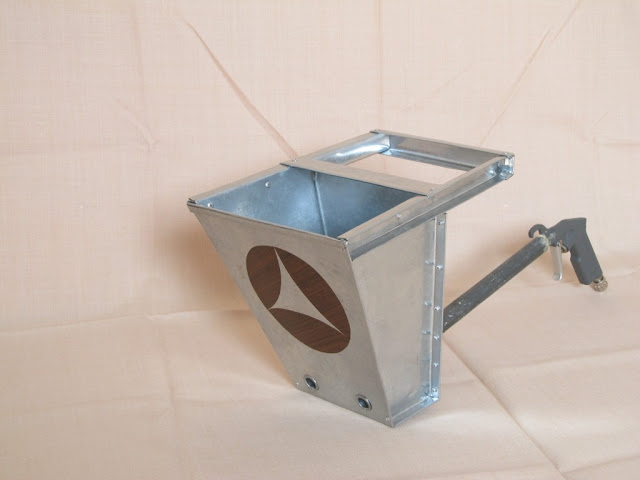

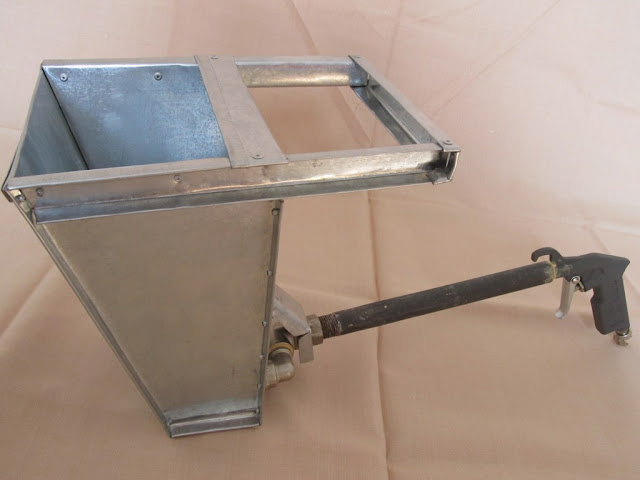

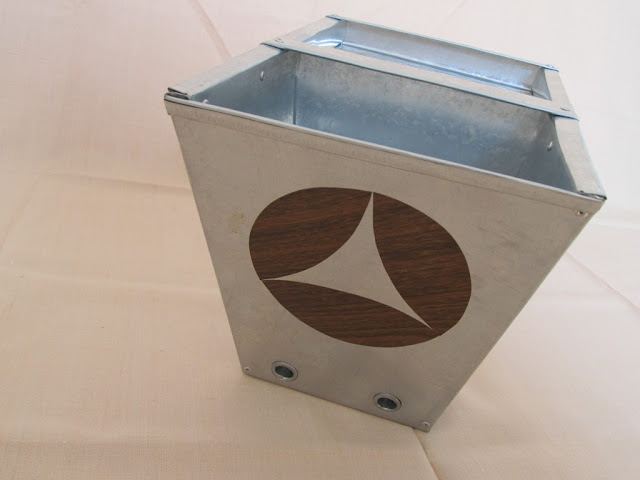

Изготовление хоппер-ковша из металла

Последовательность действий:

  1. Делается чертёж на листе оцинковки.
  2. Вырезается с помощью болгарки или ножниц. При использовании заклёпок оставляется припуск 15 мм.
  3. Детали сгибаются, соединяются сваркой, клёпкой.
  4. Прикрепляется ручка.
  5. Просверливаются отверстия для сопел (на передней стенке) и для пульверизатора (на задней).
  6. Форсунка крепится с внутренней стороны ёмкости.
  7. Крепятся дополнительно рёбра жёсткости.
  8. Заполняется раствором, сверху прикрывается крышкой, производится распыление.

Дополнительная информация! Используйте крышку, накрывающую верхнюю часть ковша. Это убережёт от разбрызгивания раствора.

Увеличивают скорость работы дополнительные сопла и отверстия выхода. Шланг нужен один.

Чертежи, из чего можно сделать насос

Насос обеспечивает подачу раствора от бетономешалки до места укладки. Она идёт по горизонтали и на высоту.

По типу подачи различают:

  • Поршневый. Смесь выталкивают поршни, двигающиеся в цилиндрах. Использование: подача на большое расстояние, высоту. Сложная конструкция.
  • Роторный. Основан на вращении ротора. Простой механизм. Нельзя использовать для бетона с фракциями более 10 мм.
  • Шнековый. Работает по принципу мясорубки.

Для самостоятельной сборки подходит роторный насос. Он наиболее прост и долговечен. Сделать штукатурный насос своими руками может тот, кто имеет технические знания и опыт работы с подобными агрегатами.

Материалы и инструменты:

  • лист бумаги, линейка, карандаш для создания чертежа;
  • шуруповёрт, ключи, болты, отвёртки;
  • лист металла, толщина которого 5 мм;
  • труба (для корпуса);
  • пожарный рукав;
  • электрический мотор;
  • профили из металла;
  • медный провод, изоляционная лента;
  • ролики прорезиненные, подшипники;
  • аппарат для сварки.

Важно! Нельзя включать насос без раствора.

Схема чертежа роторного насоса.

Чертеж насоса

Важный помощник

Современные разработки в области строительной техники позволили значительно упростить и облегчить работу строителей. Одним из таких механических помощников является автоматическая штукатурная машина. Штукатурные работы при внутренней и наружной отделке стен имеют большое значение: они наиболее кропотливые и трудоемкие, а результат в прямом смысле должен быть налицо.

машина штукатурная

Механизация финишного процесса позволяет сократить время работ, минимизировать издержки на использование человеческих ресурсов. В строительстве масштабных объектов эти условия являются основными, так как вместо целой бригады рабочих можно обойтись одним или двумя людьми. А это, в свою очередь, существенно влияет на материальные издержки.

Подготовка разных поверхностей

Повторюсь, что разные поверхности подготавливаются немного по-разному, вот и все отличие. Как бы мне не хотелось писать одно и тоже, но спрос порождает предложение.

Дополнительные правила для механической штукатурки

Обычно сохраняют строго прямой угол, когда держат пистолет рядом с обрабатываемыми поверхностями. Дело пистолета и сам материал должны находиться на расстоянии, не превышающем три десятка сантиметров.

Пистолет движется с определённой скоростью, что открывает доступ к регулировке слоя, который распределяется по поверхности. Слой штукатурки будет толще, если пистолет перемещаетсямедленнее.

Примерно 10 кгм2 в квадрате составляет расход штукатурки марки МП75.

Главное, чтобы 70 сантиметров не превышала ширина захваток. А каждая следующая наносится на предыдущую с перекрытием в 5-10 см.

О разновидностях штукатурки

Штукатурка бывает теплоизоляционной, цементной или гипсовой. Гипсовая машинная штукатурка – самая популярная.

Она подразумевает, что используются только натуральные материалы. Экологическая безопасность гипса была подтверждена научно.

Цементную используют, если гипс нельзя применить из-за объёмов работ. А теплоизоляционная – если другие материалы не позволяют получить требуемые характеристики.

По принципу «сделай сам»

Кроме покупки и аренды достаточно хороший вариант обретения оборудования – собрать такой аппарат, как штукатурная машина, своими руками. Конечно, вид она будет иметь не совсем стандартный, но функции может выполнять такие же, и даже можно добавить нечто новое.

ручная штукатурная машина

Возможно, ее производительность и мощность будут не так высоки. Умелые мастера могут использовать для этого вышедшие из строя предметы быта. Наиболее простая и распространенная комплектация самодельной техники примерно такая:

  • Старый огнетушитель.
  • Форсунка.
  • Трубка.
  • Компрессор.

Получается достаточно удобный и, что называется, малобюджетный вариант. Такая ручная штукатурная машина облегчит работу и поможет справиться с трудными местами на поверхности, даже если вы не являетесь профессиональным мастером по отделочным работам.

Рекомендации

Начинают с того, что смесь переносят в трещины и впадины с крупными габаритами. После этого переходят к нанесению на поверхности составов, равномерно распределяют его. Начинать оштукатуривание принято в левом углу комнаты, который находится в самом верху.

Если работа ведётся с потолками, то отправной точкой служит угол. Обычно – тот, расстояние до которого самое большое.

Состав надо класть только в виде ровных полосок. У каждой из них длина должна равняться 700 миллиметрам. Шаг укладки подбирают по толщине нанесения.

Штукатурку кладут в несколько слоёв, если сам материал укладывается толстый. Главное – чтобы временной промежуток между нанесениями не превышал 30 минут.
